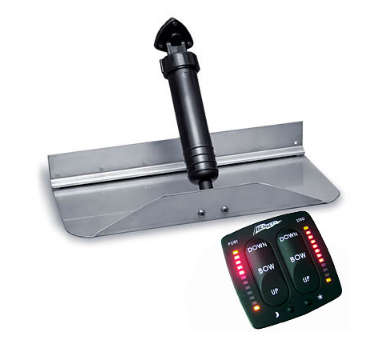

Плити транцеві Bennett Trim Tabs 1212E з комбінованим постом управління

+380 (97) 385-22-97

+380 (95) 320-68-09

Плити транцеві Bennett Trim Tabs 1212E з комбінованим постом управління і гідроприводом призначені для установки на малі судна довжиною 5.8-7.3 метрів. Принцип дії керованих транцевих плит полягає у тому, що набігаючий потік рідини створює прикладену до корми підйомну силу. Оскільки плити управляються незалежно, кути атаки пластин і, отже, модулі підйомних сил по лівому і правому борту довільно вибираються оператором. Вектори цих сил, діючи на корпус судна, сприяють виходу катера в режим гліссірованія, усувають крен і диферент, зумовлені нерівномірним розподіл. Крім того, правильно налаштовані транцеві плити можуть помітно знизити такі небажані ефекти, як дельфинирование, погіршення курсового огляду і керованості в перехідних режимах (на горбі опору).

Управління кожною плитою незалежне і здійснюється з поста керування двома трипозиційними перемикачами. Гідромеханічні актуатори (виконавчі механізми) приводяться в дію масляним насосом HPU (Hydraulic Power Unit). У комплекті поставляється брискозахищеність комбінований пост управління EIC (Electronic Indicator Control), що поєднує три функції: регулювання нахилу плит, індикацію їх положення і модуль AR512, автоматично повертає плити в транспортне (піднятий) положення після зупинки головного двигуна. Блок силовий комутації EIC встановлюється в кормовій частині і спрощує розведення електричних кабелів управління плитами.

Транцеві плити Bennett 1212E виготовлені з нержавіючої сталі. Необслуговувані актуатори виконані з високоміцного пластику. Комплект поставки містить повний набір комплектуючих для встановлення виробу на катер або човен. Рідина для гідросистем купується окремо.

Комплект поставки Bennett 129E TPI

• Плити транцеві, 2 шт
• Актуаторі, 2 шт
• Гидронасос
• Комбинированній пост управления EIC
• елементі гидравлической магистрали(шланги, обжимніе гайки)
• електрическая проводка
• Крепежній комплект
• Документация

Данніе плиті можно применять совместно с другими сервисніми устройствами, производиміми компанией Bennett Marine, например возвратнім механизмом Bennett AR512 или автоматическим контроллером центровки судна Bennett AC3EIC.

При ознакомительном управлении судном, оснащенном транцевіми плитами избегайте установки больших углов атаки на вісоких скоростях или одновременного изменения угла транцевіх плит в противоположніх направлениях.
