Регулятор Розташування Трансдюсера Stronger Pro Rl 200 Pro

Регулятор розташування трансдюсера Stronger  PRO RL 200 PRO

Регулятор положения трансдьюсера LITE

Описание моделей регуляторов трансдьюсеров эхолотов

Данное устройство предназначено для подъема / опускания и регулировки корректного угла наклона трансдьюсера эхолота. Это необходимо для точного отображения данных эхолокации в случаях различного дифферента лодки на корму или на ее нос. Для правильного отображения данных трансдьюсер должен находиться строго параллельно водной глади (горизонту). Таким образом рекомендуют устанавливать свои трансдьюсеры практически все производители эхолокационного оборудования. В этом случае отраженный сигнал, полученный им, будет наиболее корректно отображать информацию на экране вашего устройства!

На рисунке выше представлены варианты углов наклона трансдьюсера, а также варианты отрисовки рыбы на экране эхолота. Верхние две картинки показывают неправильное положение трансдьюсера, такое положение датчика возможно либо при неправильной изначальной установке, либо в случае наличия продольного дифферента на корму или на нос лодки (чаще – на корму). Только в случае, когда датчик расположен строго параллельно горизонту, информация на экране вашего эхолота отображается четко и без искажений (нижняя картинка). Но аналогичная ситуация происходит и с от рисовкой дна водоема. При неправильном положении датчика трансдьюсера реальная картина очень сильно искажается на экране вашего устройства. Поэтому очень важно добиться правильного угла наклона трансдьюсера!

Лодка в зависимости от количества пассажиров, размещенного на ней груза, а также его веса и места размещения, поддается продольному осевому крену (тангаж), который в свою очередь, может быть направлен как в носовую часть, так и в кормовую часть лодки. В следствии чего штатно установленный датчик в разных ситуациях не всегда отображает информацию корректно.

Наше устройство направлено именно на то, чтобы иметь возможность удаленной электронной прецизионной регулировки угла наклона трандюсера.

Во время длительных скоростных переходов, а также во время  стоянки лодки, или в случае, установки лодки на лафет, вы можете поднять трансдьюсер на максимальную высоту практически параллельно корме лодки и тем самым убрать ненужное сопротивление датчика эхолота о воду, предотвратить обрастание трансдьюсера водорослями во время стоянки, а также предотвратить поломку датчика при столкновении с водными преградами или дном водоема при подходе лодки кормой к берегу и на мелководье.

Также подъем датчика трансдьюсера очень важен в момент погрузки и дальнейшей транспортировки лодки на лафете. Для этого вы нажимаете клавишу со стрелочкой вверх на выносной кнопке, или на панели управления  и датчик автоматически поднимется вверх до конечного положения.

Мы надеемся, что с помощью данного устройства рыболовы и любители активного отдыха на воде смогут повысить качество своих рыбалок, а также безопасность на воде, благодаря четкой информации, которую они смогут получить с экрана своего эхолота! Ну и конечно же существенно сэкономить свой бюджет на покупку новых трансдьюсеров!

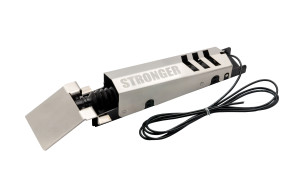

Крепление трансдьюсера к регулятору STRONGER

Для крепления датчика к регулятору вам необходимо просверлить отверстия в пластине регулятора, что бы они соответствовали расположению отверстий крепления трансдьюсера, как показано на рисунке ниже:

После установки регулятора на корму лодки вам необходимо изначально выставить датчик согласно рекомендациям производителя эхолота. В дальнейшем вся регулировка и подстройка датчика к реальным условиям будет происходить дистанционно с места управления вашим катером.

Установка регулятора STRONGER

Установка регулятора осуществляется по такому же принципу, как и обычное крепление трансдьюсера на корму лодки описанные в руководстве по эксплуатации эхолотом. Важно, чтобы регулятор и датчик эхолота не выступал за края лодки и тем самым не создавал дополнительные помехи в его работе.

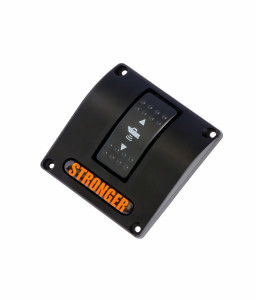

Управление регулятором STRONGER с помощью выносной кнопки (версия LITE и PRO)

В базовом комплекте поставляется выносная кнопка.

С помощью нее вы сможете поднять и опустить трансдьюсер. Так же вы сможете кратковременными нажатиями на клавишу подрегулировать датчик в нужно вам положение, которое можно определить с помощью дуг рыб на экране. Но к сожалению данный вариант не совсем удобен, так как отсутствует возможность визуального контроля положения датчика.

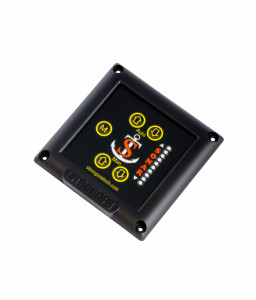

Управление регулятором STRONGER с помощью панели управления (только для PRO версии)
Как опция доступен комплект панели и блока управления.

Кратковременным нажатием (1 сек.) на кнопки (MAN) вы можете добиться регулировки угла наклона датчика с точностью установки до 2 градусов за одно нажатие на кнопку со стрелочкой вверх или вниз. Это позволит вам найти оптимальное, наиболее прецизионное положение угла наклона трансдьюсера, что соответственно поможет получить наиболее точную информацию на экране вашего эхолота.

Если вы рыбачите в одиночку, или одной и той же командой, и используете практически один и тот же вес груза и размещаете его в тех же самых местах, сохраняя один и тот же продольный дифферент лодки, то с помощью кнопки (M), путем нажатия и удержания в течение 7-8 секунд, вы можете зафиксировать для себя так называемое «любимое положение» угла наклона датчика трансдьюсера. В этом случае вы всегда сможете вернуться к своему «любимому положению» после любых манипуляций с устройством, просто кратковременно (1 сек.) нажав на кнопку (М), и устройство автоматически установит датчик трансдьюсера в ваше «любимое положение», которое ранее было сохранено в память. Даже в случае отключения питания от блока управления устройством, информация о «любимом положении» сохраняется в его энергонезависимой памяти устройства вплоть до следующего изменения вами данного «любимого положения».

Устройство не имеет аналогов в Мире. Компания STRONGER имеет патентные права на данное изобретение.

 Комплект поставки LITE / PRO

Регулятор

Lite /  Pro

Провода для подключения

Да /  Да

Выносная кнопка

Да / Да

Крепеж

Да / Да

Панель управления

Нет / Опция

Блок управления

Нет / Опция

Комплект проводов для блока управления

Нет / Опция

Инструкция

Да / Да

Гарантийный лист

Да / Да

 Технические характеристики LITE / PRO

Осевая нагрузка

100 n /  200 n

Ток под нагрузкой

 150 ma /  250 ma

Ток без нагрузки

45 mA / 75 mA

Напряжение

12 v / 12 v

Скорость подъема — опускания

5 мм/c / 3,5 мм/c

Первичная охлаждающая среда

воздух / воздух

Метод охлаждения-прямой

вода — воздух / вода — воздух

Вес трансдьюсера

до 300 грамм / до 1000 грамм

Время непрерывной работы

2 мин / 2 мин

Габаритные размеры регулятора

360 x 80 x 65 мм / 360 x 80 x 65 мм

Габаритные размеры в упаковке

420 x 250 x 65 мм / 420 x 250 x 65 мм

Вес

1 кг / 1 кг

Гарантия

1 год / 1 год

Номер модели

RL 100 / RL 200

Ехолот — це прилад, призначений для вимірювання глибини та вивчення підводної обстановки, який широко використовується в риболовлі, навігації та морських дослідженнях. Ось основні характеристики та переваги ехолотів:

Основні характеристики:

• Тип датчика: Ехолоти можуть бути з однолучевими або багатолучевими датчиками, що впливає на область сканування та точність даних.
• Глибинний діапазон: Зазвичай від кількох сантиметрів до кількох сотень метрів, залежно від моделі та типу застосування.
• Частота роботи: Ехолоти можуть працювати на різних частотах (наприклад, 50 кГц, 200 кГц), що дозволяє оптимізувати сканування для різних умов (глибина, швидкість, тип води).
• Екран: Може бути чорно-білим або кольоровим, розмір екрану варіюється від невеликих до великих дисплеїв для більш зручного відображення даних.

Переваги:

• Точне визначення глибини: Дозволяє точно вимірювати глибину водойми та виявляти рельєф дна.
• Виявлення риби: Спосібний виявляти рибу та інші об'єкти під водою, що значно спрощує процес риболовлі.
• Локалізація структури дна: Дозволяє бачити структуру дна, наприклад, наявність водоростей, каміння чи піску, що допомагає при плануванні риболовлі.
• Зручність використання: Більшість сучасних ехолотів мають інтуїтивно зрозумілий інтерфейс і прості в експлуатації.

Застосування:

• Риболовля: Ехолоти допомагають рибалкам знаходити місця скупчення риби та визначати глибину.
• Навігація: Використовуються для безпечної навігації у водоймах, особливо в незнайомих місцях.
• Наукові дослідження: Застосовуються в морських дослідженнях для вивчення екосистем і рельєфу дна.

Висновок:

Ехолот — це незамінний інструмент для рибалок, моряків і дослідників, який значно спрощує процес знаходження риби та навігації у водоймах, забезпечуючи точні та корисні дані про підводну обстановку.
