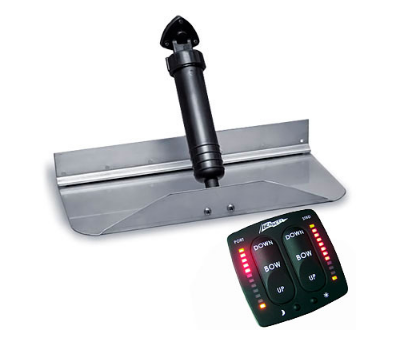

Плити транцеві Bennett Trim Tabs 129E з комбінованим постом управління

+380 (97) 385-22-97

+380 (95) 320-68-09

Плити транцеві Bennett Trim Tabs 129E з комбінованим постом управління і гідроприводом призначені для установки на малі судна довжиною 4.5-5.8 метрів. Принцип дії керованих транцевих плит полягає у тому, що набігаючий потік рідини створює прикладену до корми підйомну силу. Оскільки плити управляються незалежно, кути атаки пластин і, отже, модулі підйомних сил по лівому і правому борту довільно вибираються оператором. Вектори цих сил, діючи на корпус судна, сприяють виходу катера в режим гліссірованія, усувають крен і диферент, зумовлені нерівномірним розподіл. Крім того, правильно налаштовані транцеві плити можуть помітно знизити такі небажані ефекти, як дельфинирование, погіршення курсового огляду і керованості в перехідних режимах (на горбі опору).

Управління кожною плитою незалежне і здійснюється з поста керування двома трипозиційними перемикачами. Гідромеханічні актуатори (виконавчі механізми) приводяться в дію масляним насосом HPU (Hydraulic Power Unit). У комплекті поставляється брискозахищеність комбінований пост управління EIC (Electronic Indicator Control), що поєднує три функції: регулювання нахилу плит, індикацію їх положення і модуль AR512, автоматично повертає плити в транспортне (піднятий) положення після зупинки головного двигуна. Блок силовий комутації EIC встановлюється в кормовій частині і спрощує розведення електричних кабелів управління плитами.

Транцеві плити Bennett 129E виготовлені з нержавіючої сталі. Необслуговувані актуатори виконані з високоміцного пластику. Комплект поставки містить повний набір комплектуючих для встановлення виробу на катер або човен. Рідина для гідросистем купується окремо.

Комплект поставки Bennett 129E TPI

• Плити транцеві, 2 шт
• Актуатори, 2 шт
• Гідронасос
• Комбінований пост управління EIC
• Елементи гідравлічної магістралі(шланги, обтискні гайки)
• Електрична проводка
• Кріпильний комплект
• Документація

Дані плити можна застосовувати спільно з іншими сервісними пристроями, виробленими компанією Bennett Marine, наприклад зворотним механізмом Bennett AR512 або автоматичним контролером центрування судна Bennett AC3000.

При ознайомлювальному управлінні судном, оснащеному транцевіми плитами уникайте встановлення великих кутів атаки на високих швидкостях або одночасного зміни кута транцевих плит в протилежних напрямках.
